多分力傳感器壓縮機激振器力測試

文章出處：創始人人氣：發表時間：2024-05-17 09:30:45

工業壓縮機被廣泛應用于工業產品和消費品，如新能源汽車空調，而汽車空調壓縮機在研究開發和生產控制中，對于激振力的測試是個重點。所謂激振力是電動壓縮機總成回轉不平衡質量及運行氣流脈動等振動源在工作運轉中產生的周期性簡諧振動力。某新能源汽車公司在對電動壓縮機進行激振力測試中，應用了上海耐創測試技術有限公司生產的三軸力傳感器，作為分析該電動壓縮機工作狀態下產生的激振力的主要測試部件，為產品符合國家相關標準的論證，及后期產品改進提供了數據支持。

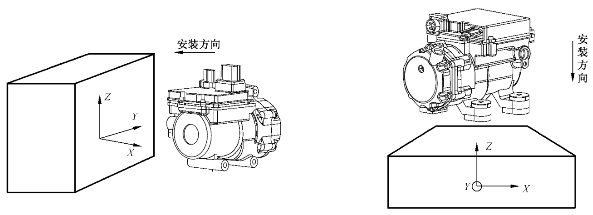

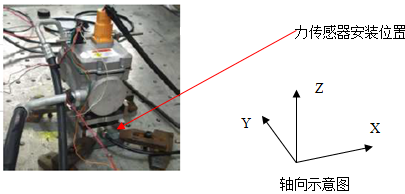

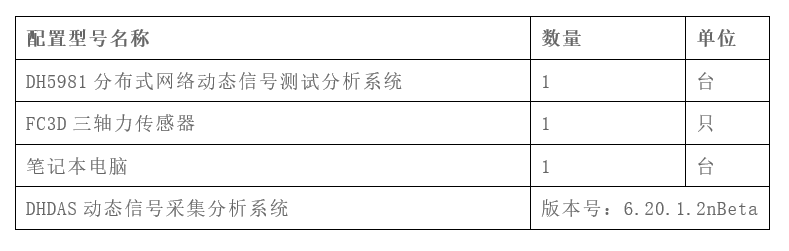

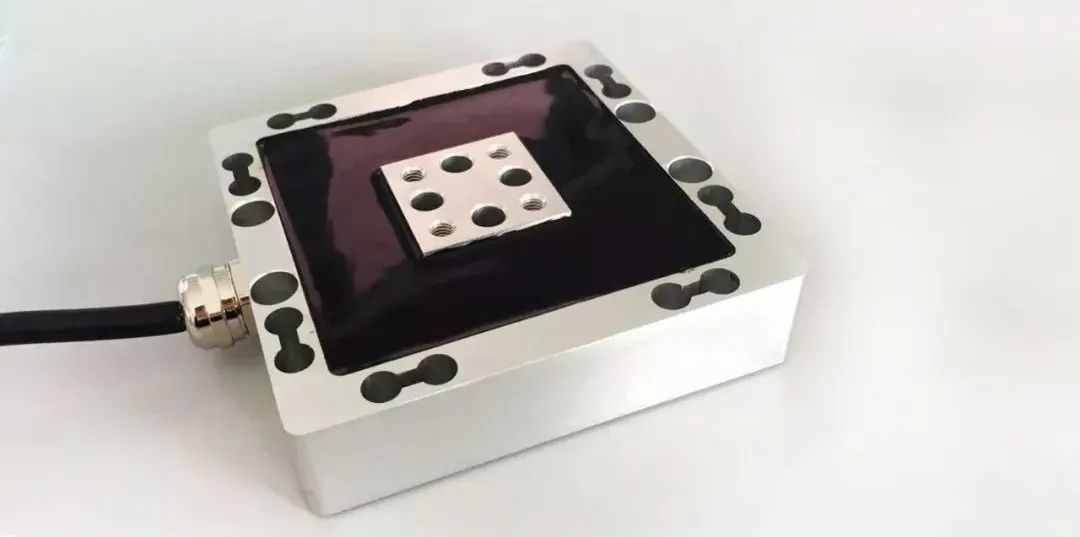

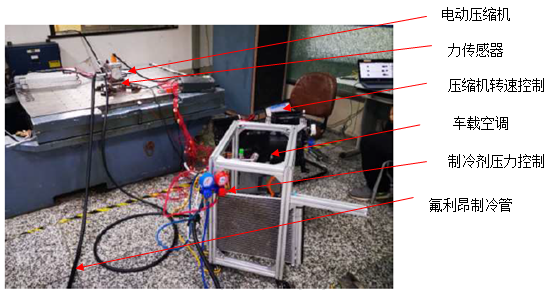

測試依據GB/T 22068-2018《汽車空調用電動壓縮機總成》國家標準。在轉速允許范圍內，電動壓縮機總成在工作中產生水平前后（X軸）、水平左右（Y軸）、垂直（Z軸）三個方向的實測激振力。利用耐創FC3D120三軸力傳感器，就可以同時測量X/Y/Z三軸激振力，通過后端的數據采集模塊和PC端上位機軟件，可以直接讀出X/Y/Z力值。以下各圖為此測試的簡要流程：
